TTL和CMOS是兩種常見的數字邏輯電路家族，用于構建數字電路和邏輯門。它們?cè)诠ぷ髟?、性能特點和應用方面存在一些顯著的區別。以下宇凡微將詳細介紹TTL和CMOS電路的區別。

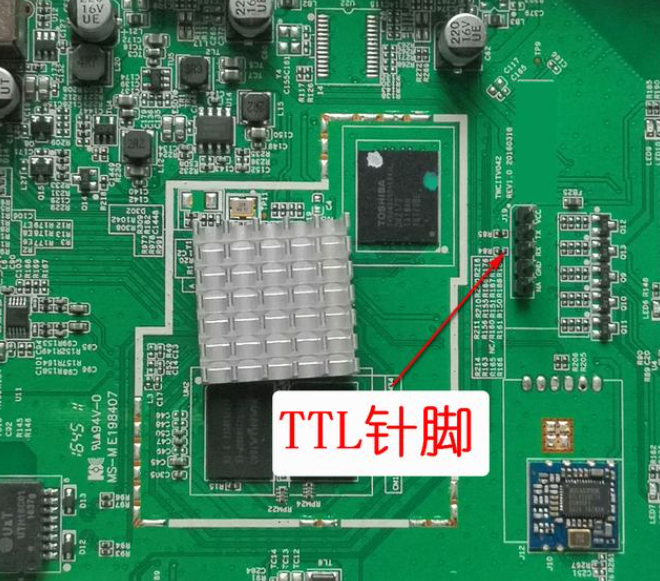

TTL是一種基于晶體管的數字邏輯家族，最早由Texas Instruments引入。TTL電路使用雙極性晶體管（NPN和PNP）作為主要的開關元件，它的工作原理是基于電流的傳導。以下是TTL電路的一些特點：

功耗較高
TTL電路在高電平和低電平狀態下都有電流流動，因此相對而言功耗較高。

速度較快
TTL電路的切換速度快，響應時間短，適用于高速操作。

電壓標準
TTL標準邏輯門的高電平輸入閾值大約為2V，低電平輸入閾值小于0.8V。高電平輸出通常為2.4V，低電平輸出接近0.4V。

噪聲容忍度低
TTL電路對噪聲和電磁干擾比較敏感，容易受到影響。

驅動能力強
TTL輸出具有較高的驅動能力，可以直接驅動多個輸入。
不適用于低功耗應用：由于功耗較高，TTL電路不適用于低功耗應用，例如電池供電的設備。

CMOS是另一種數字邏輯家族，它使用N型和P型金屬氧化物半導體場效應晶體管（NMOS和PMOS）作為開關元件，以實現邏輯功能。以下是CMOS電路的一些特點：

低功耗

CMOS電路只在切換時消耗很少的功率，因此在靜態狀態下功耗非常低，適用于低功耗應用。

速度相對較慢
相比TTL，CMOS電路的切換速度相對較慢，響應時間較長。

電壓標準
CMOS標準邏輯門的高電平輸入閾值約為70%供電電壓，低電平輸入閾值約為30%供電電壓。高電平輸出接近供電電壓，低電平輸出接近地電平。

噪聲容忍度較高
CMOS電路對噪聲和電磁干擾的容忍度相對較高。

驅動能力較弱
CMOS輸出的驅動能力相對較弱，連接大量輸入可能會影響性能。
適用于低功耗應用：由于低功耗特性，CMOS電路廣泛應用于依賴電池供電的設備。

TTL和CMOS電路在功耗、速度、噪聲容忍度、驅動能力和適用領域等方面存在明顯的區別。設計工程師在選擇適合的電路家族時，應根據應用的要求和特點綜合考慮。如果需要高速操作和強驅動能力，TTL可能更適合；而對于低功耗應用，CMOS則是更好的選擇。
