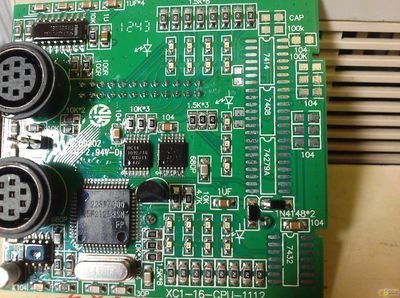

PCB板是電子設備中常見的一種基礎組件，用于支持和連接電子元件，實現電路功能。下面是PCB板的制作工藝流程，包括以下主要步驟：

設計電路原理圖和布局：
PCB板的制作從電路設計開始。首先，繪制電路原理圖，明確電路的連接方式和元件組成。然后進行電路布局，確定元件在PCB板上的位置關系。

PCB板設計：
使用專業的PCB設計軟件，將電路布局轉化為PCB板的設計圖。在設計過程中，需要確定PCB板的尺寸、層數、孔徑等參數，并進行布線設計。布線設計包括導線路線的繪制，以實現電路的功能連接。

制作光繪膠片：
根據PCB板設計圖，制作光繪膠片。光繪膠片上的圖案將用于制作PCB板的電路圖案。光繪膠片通常使用光敏膠片，通過光刻的方式將電路圖案轉移到感光層上。

制作感光層：
將光繪膠片與感光層復合，形成感光層的圖案。感光層是一種覆蓋在基板上的光敏物質，通過曝光和顯影的過程，將光繪膠片上的圖案轉移到感光層上。

金屬化：
將感光層覆蓋在基板上的導電區域，通過化學蝕刻去除不需要的銅箔部分，形成電路圖案。這個過程稱為金屬化，其中銅箔層形成了PCB板上的導線和焊盤。

鉆孔和插孔：
在PCB板上進行鉆孔，用于安裝元件和連接導線。鉆孔通常使用機械鉆或激光鉆。此外，插孔也會在需要的位置進行開孔，以安裝外部連接器。

表面處理：
PCB板的表面處理包括防腐蝕和增加焊接性能的步驟。常見的表面處理方法包括熱浸錫、無鉛熱浸錫、電鍍金等。

組件安裝：
在PCB板上安裝電子元件，包括芯片、電阻、電容等。元件安裝可以通過手工焊接、波峰焊接或表面貼裝技術等方法進行。

焊接：
進行元件焊接，將元件與PCB板上的焊盤連接起來。焊接可以使用手工焊接、波峰焊接或表面貼裝技術等方法進行。手工焊接需要手動將焊錫絲熔化并連接元件和焊盤，波峰焊接使用波峰焊接機將整個PCB板浸入熔化的焊錫中，而SMT技術則通過貼裝機器將元件精確地粘貼在PCB板上，并使用熱風或回流爐進行焊接。

清洗：
在焊接完成后，進行PCB板的清洗以去除焊接過程中產生的殘留物，例如焊錫渣、通量劑等。清洗過程可以使用專用的清洗劑和清洗設備進行。

調試和測試：
進行PCB板的調試和測試，確保電路連接正確，并檢查電路的性能和可靠性。測試方法包括電氣測試、功能測試和可靠性測試等。

最終檢驗和包裝：
對PCB板進行最終的檢驗，確保所有電路連接正常并符合設計要求。一旦通過檢驗，將PCB板進行包裝，以保護板上的元件和焊點，同時方便運輸和使用。

需要注意的是，PCB板的制作工藝流程可能會因不同的制造商和特定需求而有所差異。此外，隨著技術的不斷發展，一些新的工藝和技術也在不斷應用于PCB板的制作過程中，以提高生產效率和電路質量。
