NY8B062F是以EPROM作為存儲器的 8 位單片機，專為家電或量測等等的I/O應用設計。采用CMOS制程并同時提供客戶低成本、高性能、及高性價比等優勢。NY8B062F核心建立在RISC精簡指令集架構可以很容易地做編程和控制，共有 55 條指令。除了少數指令需要 2 個指令時鐘，大多數指令都是 1 個指令時鐘能完成，可以讓用戶輕松地以過程控制完成不同的應用。因此非常適合各種中低記憶容量但又復雜的應用。
NY8B062F內建高精度十一加一通道 12 位ADC模數轉換器，與高精度電壓比較器，足以應付各種模擬接口的偵測與量測。
在 I/O 的資源方面，NY8B062F 有 14 根彈性的雙向 I/O 腳，每個 I/O 腳都有單獨的寄存器控制為輸入或輸出腳。而且每一個 I/O 腳位都能通過控制相關的寄存器達成如上拉或下拉電阻或開漏（Open-Drain）輸出。此外針對紅外線搖控的產品方面，NY8B062F 內置了可選擇頻率的紅外載波發射口。
NY8B062F 有四組定時器，可用系統時鐘當作一般的計時應用或者從外部訊號觸發來計數。另外 NY8B062F 提供 4組 10 位的 PWM 輸出，3 組蜂鳴器輸出，可用來驅動馬達、LED、或蜂鳴器等等。
NY8B062F 采用雙時鐘機制，高速振蕩時鐘或者低速振蕩時鐘都由內部 RC 振蕩或外部晶振輸入。在雙時鐘機制下，NY8B062F 可選擇多種工作模式如正常模式（Normal）、慢速模式（Slow mode）、待機模式（Standby mode）與睡眠模式（Halt mode），可節省電力消耗，延長電池壽命。并且單片機在使用內部 RC 高速振蕩時，低速振蕩可以同時使用外部精準的晶振計時?？梢跃S持高速處理同時又能精準計算真實時間。
在省電的模式下，如待機模式（Standby mode）與睡眠模式（Halt mode）中，有多個中斷源可以觸發來喚醒NY8B062F進入正常操作模式（Normal mode）或慢速模式（Slow mode）來處理突發事件。
寬廣的工作電壓：
2.0V ~ 5.5V @系統時鐘 ≦8MHz。
2.2V ~ 5.5V @系統時鐘 > 8MHz。
寬廣的工作溫度：-40°C ~ 85°C。
2Kx14 位的程序存儲器空間。
128 字節的通用數據存儲器空間。

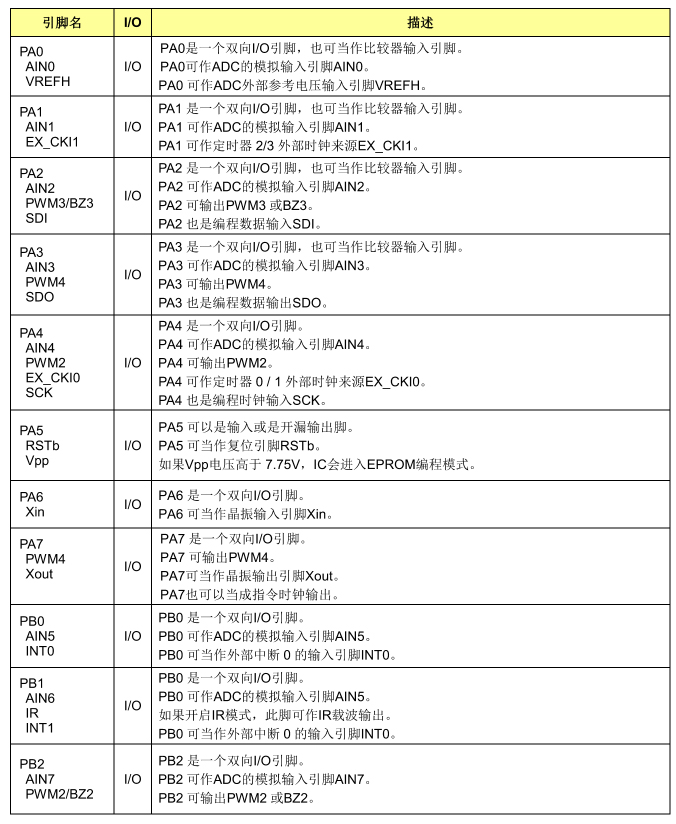

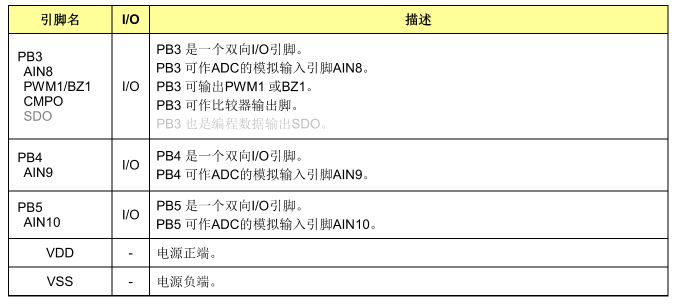

14 根可分別單獨控制輸入輸出方向的I/O腳（GPIO）、PA[7:0]、PB[5:0]。
PA[5,3:0]及PB[3:0]可選擇輸入時使用內部下拉電阻。
PA[7:0]及PB[5:0]可選擇輸入時使用內部上拉電阻。
PB[5:0]可選擇開漏輸出（Open-Drain）。
PA[5]可選擇當作輸入或開漏輸出（Open-Drain）。
所有I/O腳輸出可選擇一般灌電流（Normal Sink Current）或大灌電流（Large Sink Current），除PA5 外。8 級深度硬件堆棧（Stack）。
存取數據有直接或間接尋址模式。
一組 8 位上數定時器（Timer0）包含可編程的預分頻器。
三組 10 位下數定時器（Timer1、2、3）可選自動重載或連續下數計時。
四個 10 位的脈沖寬度調變輸出（PWM1、2、3、4）。
三個蜂鳴器輸出（BZ1、2、3）。
38/57KHz紅外線載波（IR）頻率可供選擇，同時載波之極性也可以通過寄存器選擇。
內置準確的低電壓偵測電路（LVD）。
內置十一加一通道 12 位ADC模數轉換器（Analog to Digital Converter）。
內置精準的電壓比較器（Voltage Comparator）。
內置上電復位電路（POR）。
內置低壓復位功能（LVR）。
內置看門狗計時（WDT），可由配置字節（Configuration Word）控制開/關。
內置電阻/頻率轉換器（RFC）功能。
雙時鐘機制，系統時鐘可以隨時切換高速振蕩或者低速振蕩。
高速振蕩時鐘: E_HXT（超過 6MHz外部高速晶振)
E_XT（455K~6MHz外部晶振）
I_HRC（1~20MHz內部高速RC振蕩）
低速振蕩時鐘： E_LXT（32KHz外部低速晶振）
I_LRC（內部 32KHz 低速 RC 振蕩）
四種工作模式可隨系統需求調整電流消耗：正常模式（Normal mode）、慢速模式（Slow mode）、待機模式
（Standby mode）與睡眠模式（Halt mode）。
十一種硬件中斷：
Timer0 上溢中斷。
Timer1 下溢中斷。
Timer2 下溢中斷。
Timer3 下溢中斷。
WDT中斷。
PA/PB輸入狀態改變中斷。
兩組外部中斷。
低電壓偵測中斷。
比較器輸出翻轉中斷。
ADC模數轉換完成中斷。
NY8B062F在待機模式（Standby mode）下的十一種喚醒中斷：
Timer0 上溢中斷。
Timer1 下溢中斷。
Timer2 下溢中斷
Timer3 下溢中斷。
WDT中斷。
PA/PB輸入狀態改變中斷。
兩組外部中斷。
低電壓偵測中斷。
比較器輸出翻轉中斷。
ADC模數轉換完成中斷。
NY8B062F在睡眠模式（Halt mode）下的四種喚醒中斷：
WDT中斷。
PA/PB輸入狀態改變中斷。
兩組外部中斷。

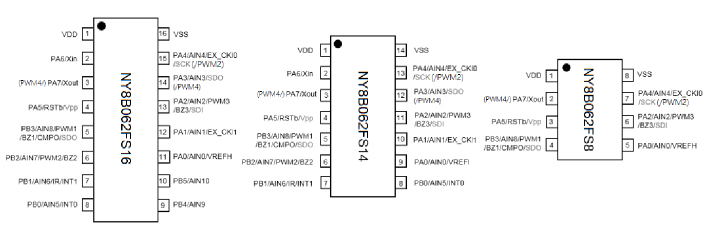

NY8B062F提供三種封裝類型：SOP16、SOP14 和SOP8
